Ruckus Zone Director

Objetivos e Pré-requisitos

Objetivo
Este tutorial tem como objetivo orientar a configuração de equipamentos para integração com o hotspot ZOOXWIFI.

Pré-requisitos

  • Equipamento com firmware atualizado
  • Acesso completo à internet
  • As configurações de rede devem permitir a comunicação necessária para o funcionamento do serviço

Observações
Dependendo das particularidades da rede, ajustes adicionais poderão ser necessários.
Nesses casos, recomenda-se entrar em contato com a Equipe de Homologação da Zoox para suporte.

Radius

Lista de Servidores RADIUS

  • Brasil (América do Sul): 18.229.8.167 e 52.67.74.5
  • Estados Unidos (América do Norte): 52.73.98.38 e 50.16.222.31
  • França (Europa): 35.181.25.64 e 35.180.59.209

Credenciais de Acesso:
Senha: zoox@zoox**

Portas de Comunicação:
Contabilidade (Accounting): 1813
Autenticação (Authentication): 1812

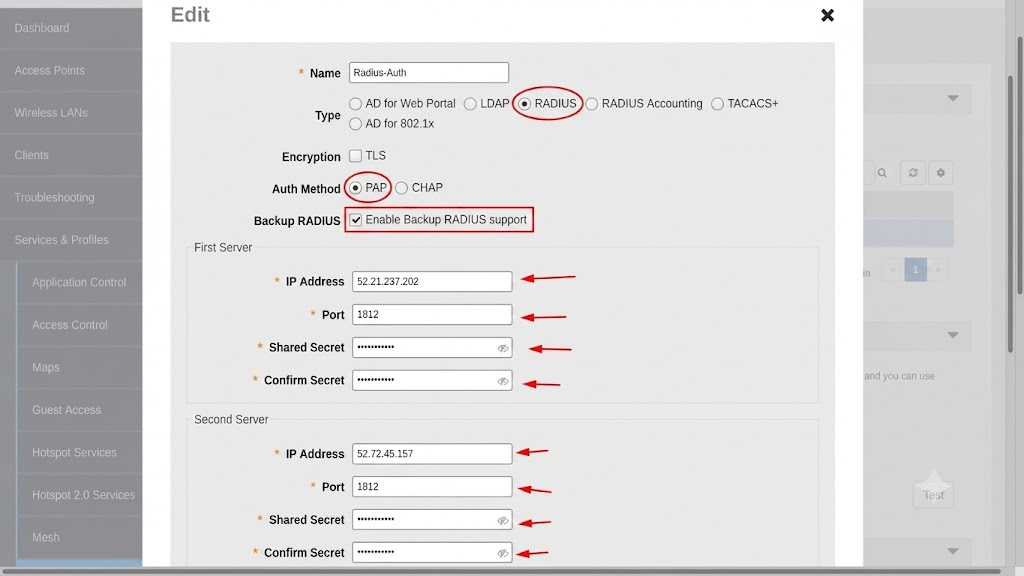

Acesse Services & Profiles >> AAA Servers >> In Authentication/Accounting Servers

Crie um novo servidor RADIUS e configure os endereços IP primário e secundário de acordo com a sua região, conforme informado anteriormente.

Hotspot

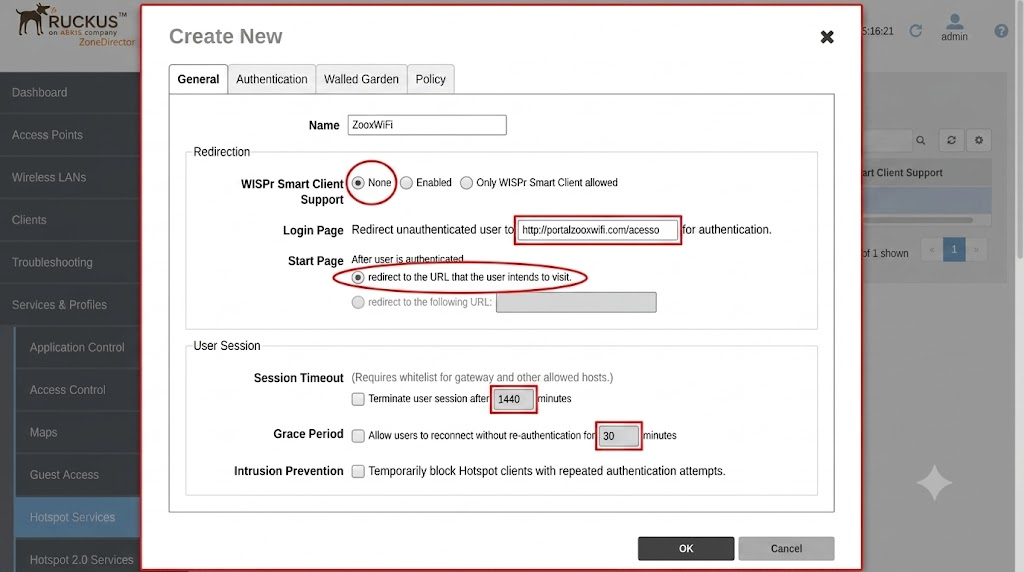

Acesse Services & Profiles >> Hotspot Services

WISPr Smart Client: None
Login Page: https://portal.zooxwifi.com/acesso ou https://seudominio.portal.zooxwifi.com/acesso
Start Page: URL para a qual o usuário será redirecionado após a autenticação (ex.: site institucional, página promocional ou portal do cliente).
Session Timeout: Tempo de permanência da sessão autenticada antes que seja necessária uma nova autenticação.

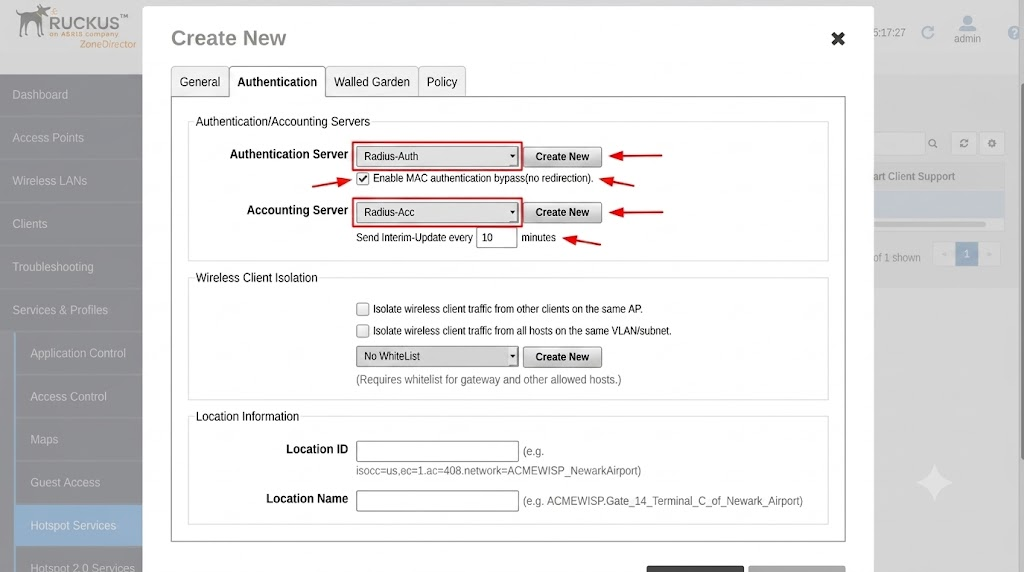

Selecione os servidores RADIUS cadastrados anteriormente para realizar a autenticação dos usuários.

Walled Garden

Adicione os endereços de Walled garden conforme o link abaixo.

https://site-staging.zooxsmart.com/manual/jardim-murado/

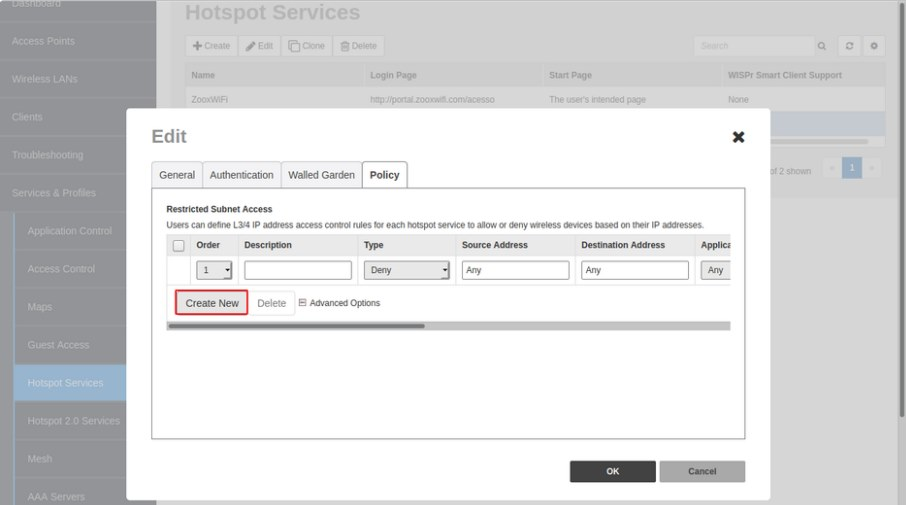

Policy

Em Policy crie uma regra

Type: Allow – Any – All

Plataforma Zoox Admin

Acesse o ambiente da Zoox pelo endereço admin.zooxwifi.com
Ou pelo domínio personalizado da sua empresa (seudominio.zooxwifi.com).

Planos:


Acesse:
Menu → Cadastro → Planos e clique em Adicionar para criar um novo plano.

Defina o tempo de conexão do plano, podendo ser configurado em minutos, horas ou dias.
As opções de Velocidade de Download e Velocidade de Upload são compatíveis apenas com roteadores MikroTik e Huawei
Caso utilize outro equipamento para o redirecionamento ao portal cativo, como um roteador, controlador ou firewall de outro fabricante, o QoS deverá ser configurado diretamente nesse equipamento.
Após concluir a configuração, clique em Salvar.

Parâmetros


Acesse:
Menu → Cadastro → Parâmetros.
Nessa tela, configure as redes sociais permitidas, o redirecionamento após a autenticação e os idiomas disponíveis, localizados no final da página.
Após concluir as configurações, clique em Salvar.

Roteador


Acesse:
Menu → Cadastro → Hotspot → Roteador e clique em Adicionar Roteador para cadastrar um novo equipamento.


Clique em adicionar e preencha com as informações de acordo com o hardware selecionado.

Hotspot

Acesse:
Menu → Cadastro → Hotspot → Hotspot e clique em Adicionar Hotspot para cadastrar um novo hotspot.

  1. O campo Nome deve conter o mesmo nome que você deu à sua rede Wi-Fi (SSID).
  2. Roteador: Selecione o roteador que você criou nas etapas anteriores.
  3. Selecione o plano que você criou nas etapas anteriores.
  4. Salvar configurações.
