Aruba Instant On (Cloud)

Objetivos e Pré-requisitos

Objetivo
Este tutorial tem como objetivo orientar a configuração de equipamentos para integração com o hotspot ZOOXWIFI.

Pré-requisitos

  • Equipamento com firmware atualizado
  • Acesso completo à internet
  • As configurações de rede devem permitir a comunicação necessária para o funcionamento do serviço

Observações
Dependendo das particularidades da rede, ajustes adicionais poderão ser necessários.
Nesses casos, recomenda-se entrar em contato com a Equipe de Homologação da Zoox para suporte.

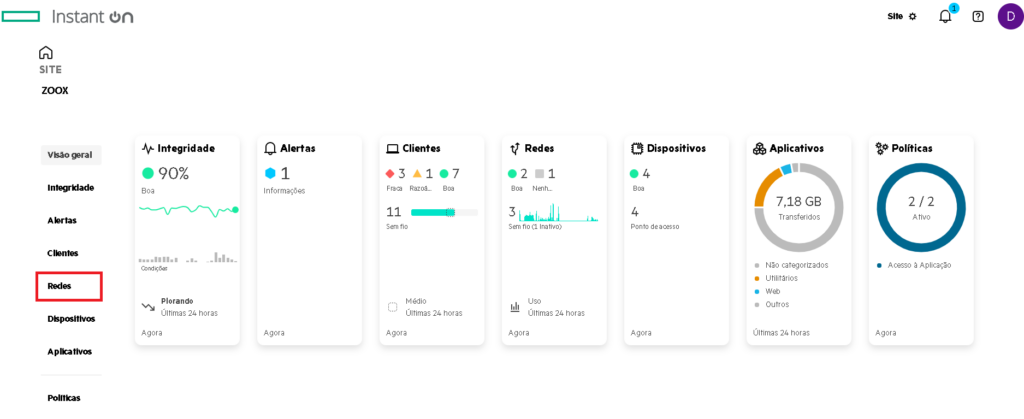

Acesse sua rede WiFi para o captive portal ou crie.

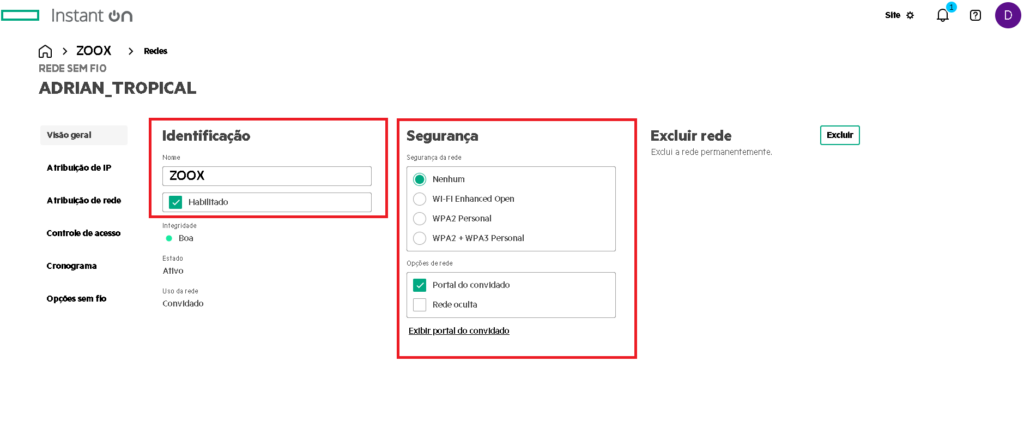

Ao selecione ou criar a rede WiFi, marque os campos conforme a imagem:

Nome: nome da sua rede WiFi
Segurança: Nenhum
Opção de rede: Portal do convidado

Depois clique em “Exibir portal do convidado”

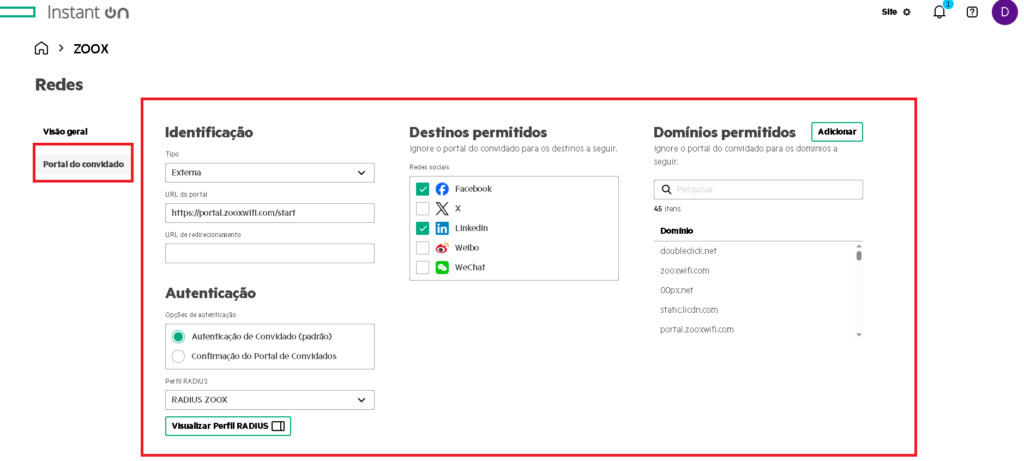

Portal

Tipo: External
URL do portal: https://portal.zooxwifi.com/start ou https://seudominio.portal.zooxwifi.com/start
Opção de Autenticação: Autenticação de convidado
Perfil Radius: Radius Zoox
Redes sociais: Selecione se haverá acesso ao portal por meio das redes sociais Facebook, Twitter e Linkedin.
Dominio Permitidos: Adicione a lista de Walled Garden

RADIUS

Lista de Servidores RADIUS

  • Brasil (América do Sul): 18.229.8.167 e 52.67.74.5
  • Estados Unidos (América do Norte): 52.73.98.38 e 50.16.222.31
  • França (Europa): 35.181.25.64 e 35.180.59.209

Credenciais de Acesso:
Senha: zoox@zoox**

Portas de Comunicação:
Contabilidade (Accounting): 1813
Autenticação (Authentication): 1812

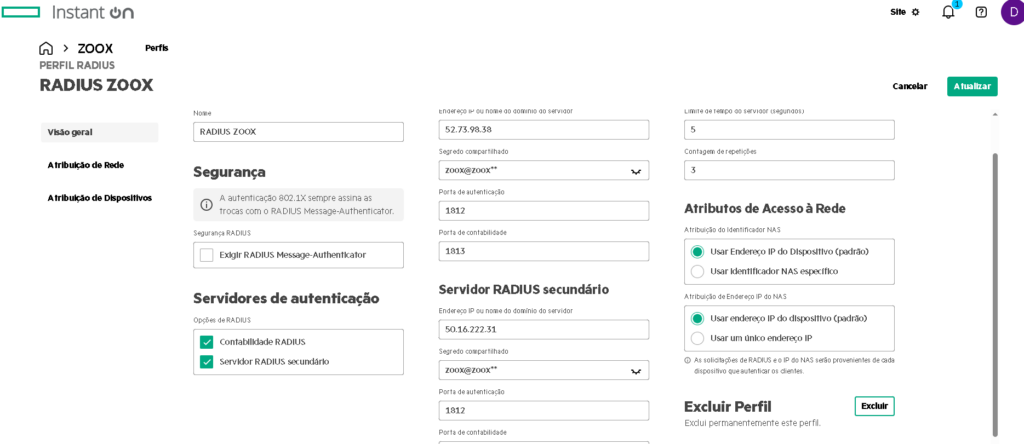

Cadastre o radius seguindo conforme a sua região, seguindo os parâmetros abaixo:

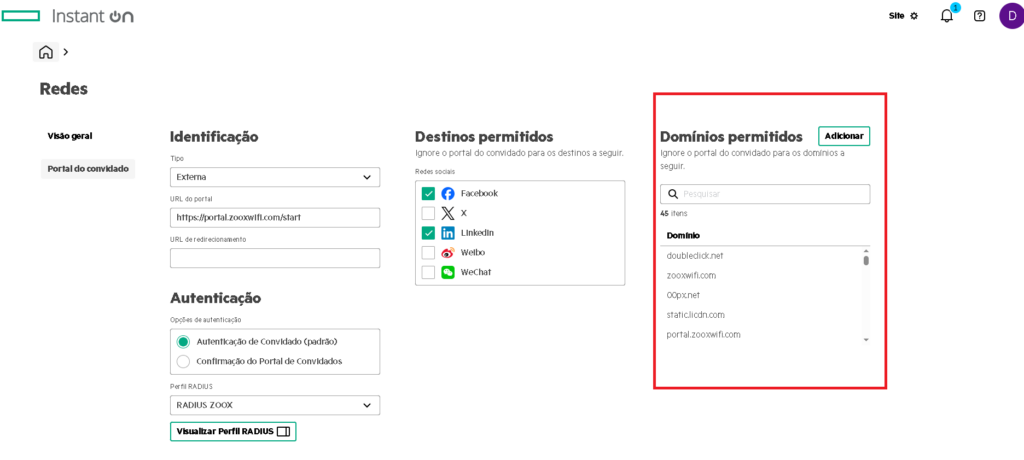

Walled Garden

Adicione os endereços do Walled Garden, conforme o site abaixo.

jardim Murado – Zoox

Plataforma Zoox Admin

Acesse seu ambiente Zoox pelo admin.zooxwifi.com ou seudominio.zooxwifi.com.

Planos:


Acesse Menu – Cadastro – Planos – Adicionar

Defina um horário para sua conexão, pode ser: “Min, Horas ou Dias”
A opção Velocidade de Download e Upload só funciona em roteadores Mikrotik.
Caso utilize um Roteador, Controlador ou Firewall para redirecionamento para o portal cativo diferente do Mikrotik, o QOS deverá ser ativado diretamente nele.
Clique em salvar.

Parâmetros


Acesse Menu – Cadastro – Parâmetros

Defina as redes sociais permitidas, o redirecionamento e os idiomas no final da página.

Roteador


Acesse Menu – Cadastro – Hotspot – Roteador – Adicionar roteador


Clique em adicionar e preencha com as informações de acordo com o hardware selecionado.

Hotspot

Acesse Menu – Cadastro – Hotspot – Hotspot – Adicionar Hotspot

  1. O campo Nome deve conter o mesmo nome que você deu à sua rede Wi-Fi (SSID).
  2. Roteador: Selecione o roteador que você criou nas etapas anteriores.
  3. Selecione o plano que você criou nas etapas anteriores.
  4. Salvar configurações.
